屋外固定型
屋外常設・完全前面メンテナンス対応LEDスクリーン
防水等級
リフレッシュレート
軽量設計
高効率電力

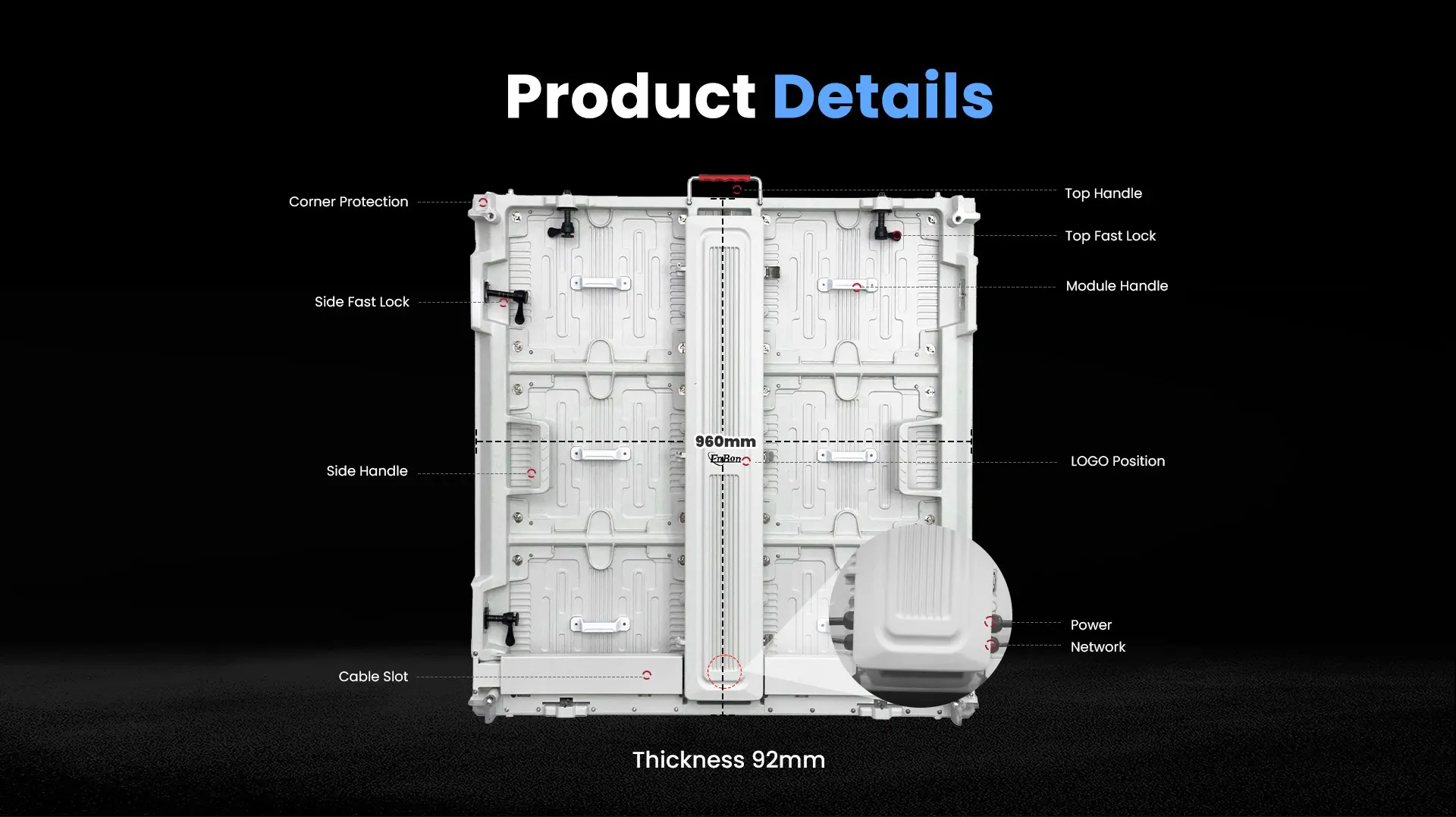

コーナー保護
サイドファストロック
サイドハンドル

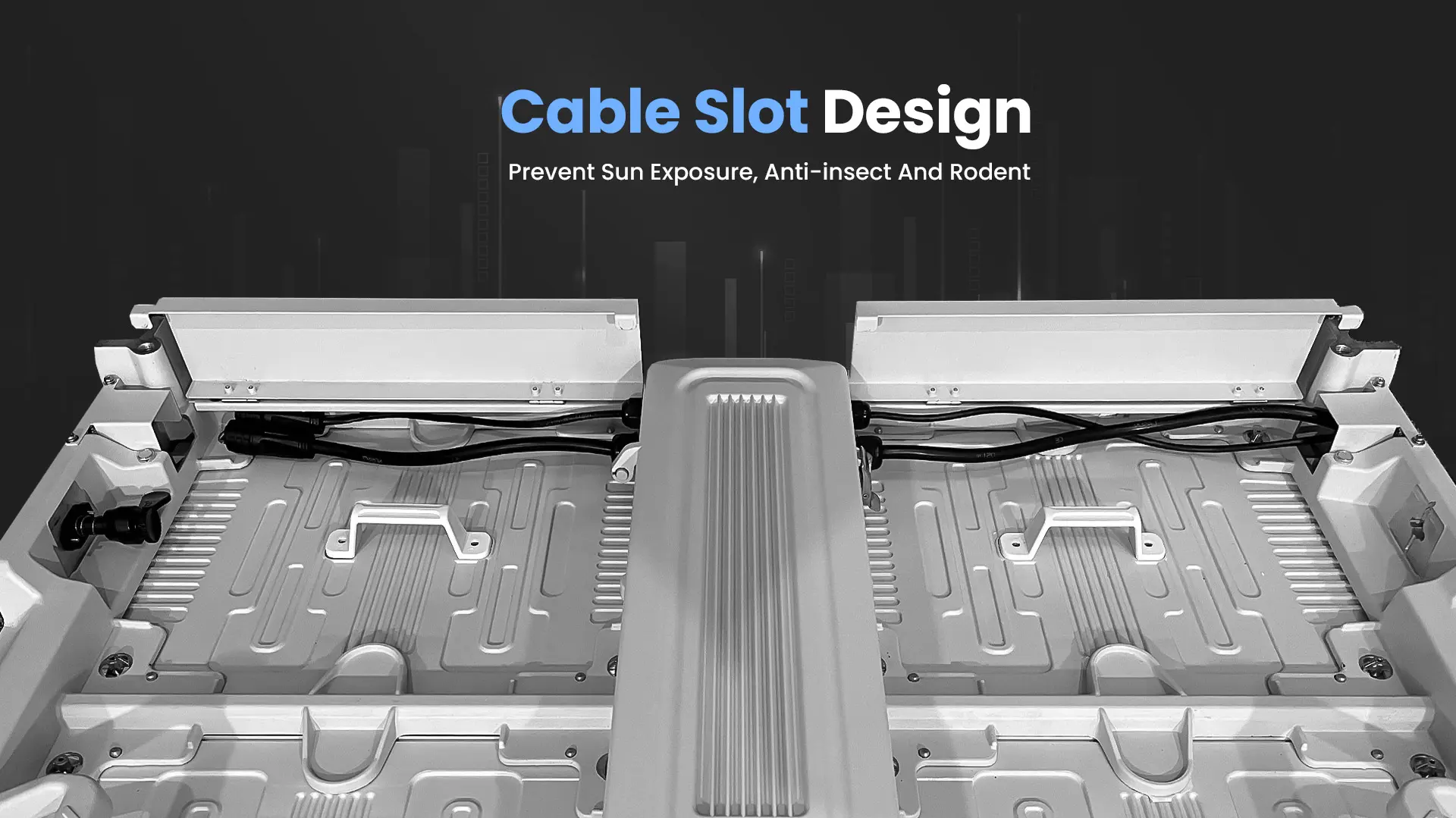

ケーブルスロット
トップハンドル
トップファストロック
モジュールハンドル
ハンドヘルドハンドル
電源
ネットワーク

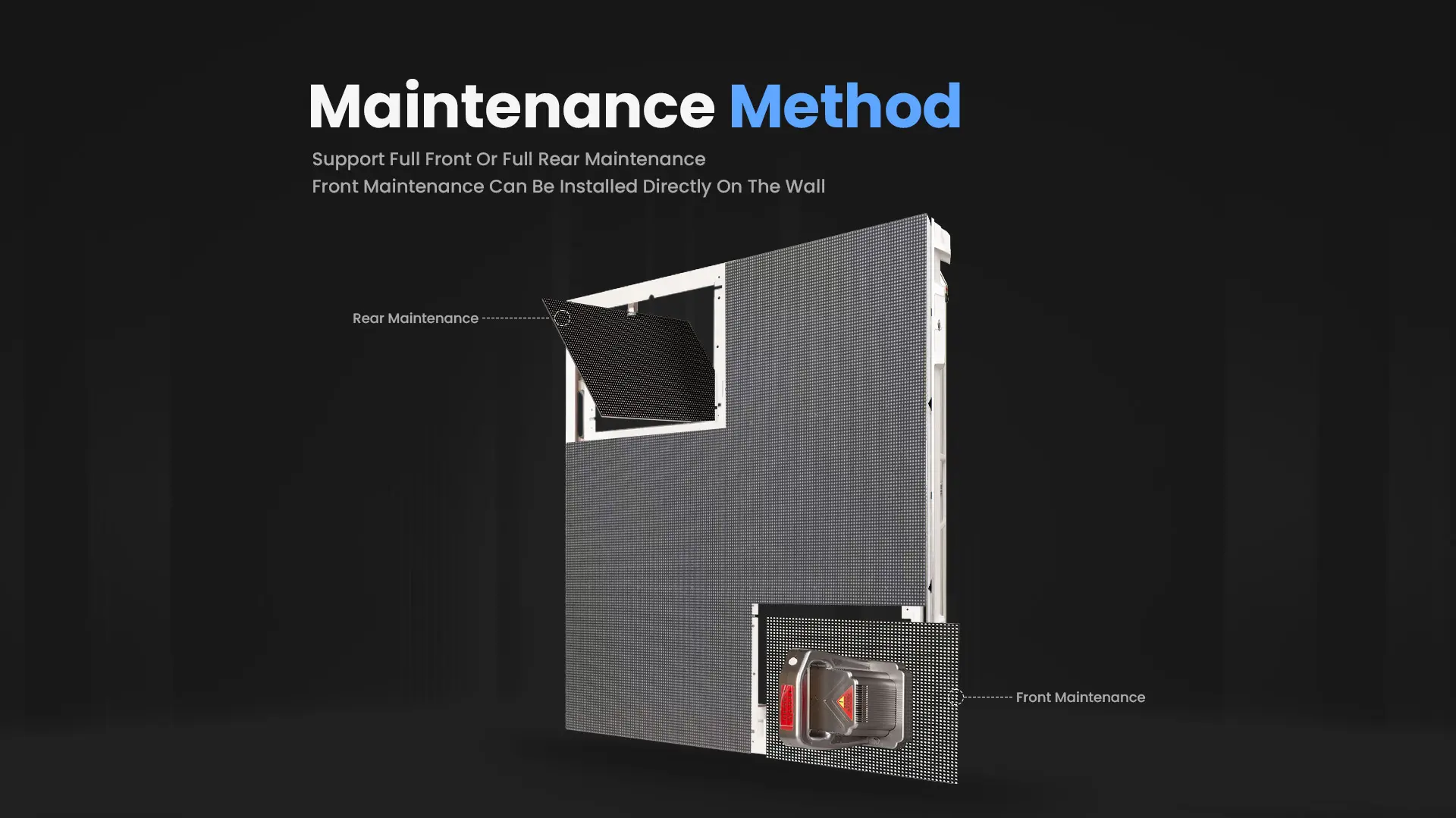

前面メンテナンス・背面メンテナンス
前面メンテナンス
背面メンテナンス

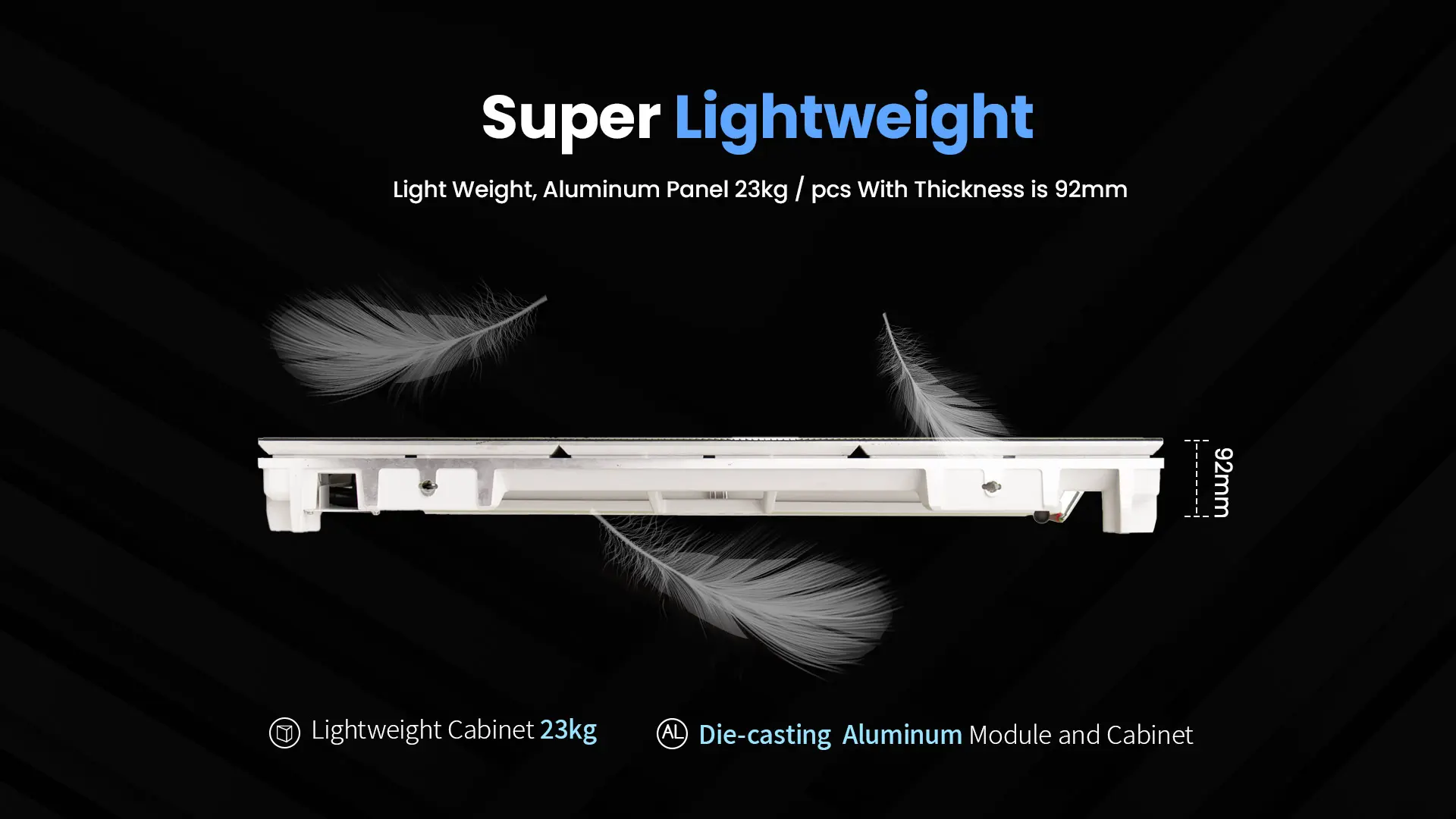

軽量、アルミパネル1枚あたり23kg、厚さ92mm
軽量キャビネット 23kg
ダイカストアルミ モジュールとキャビネット

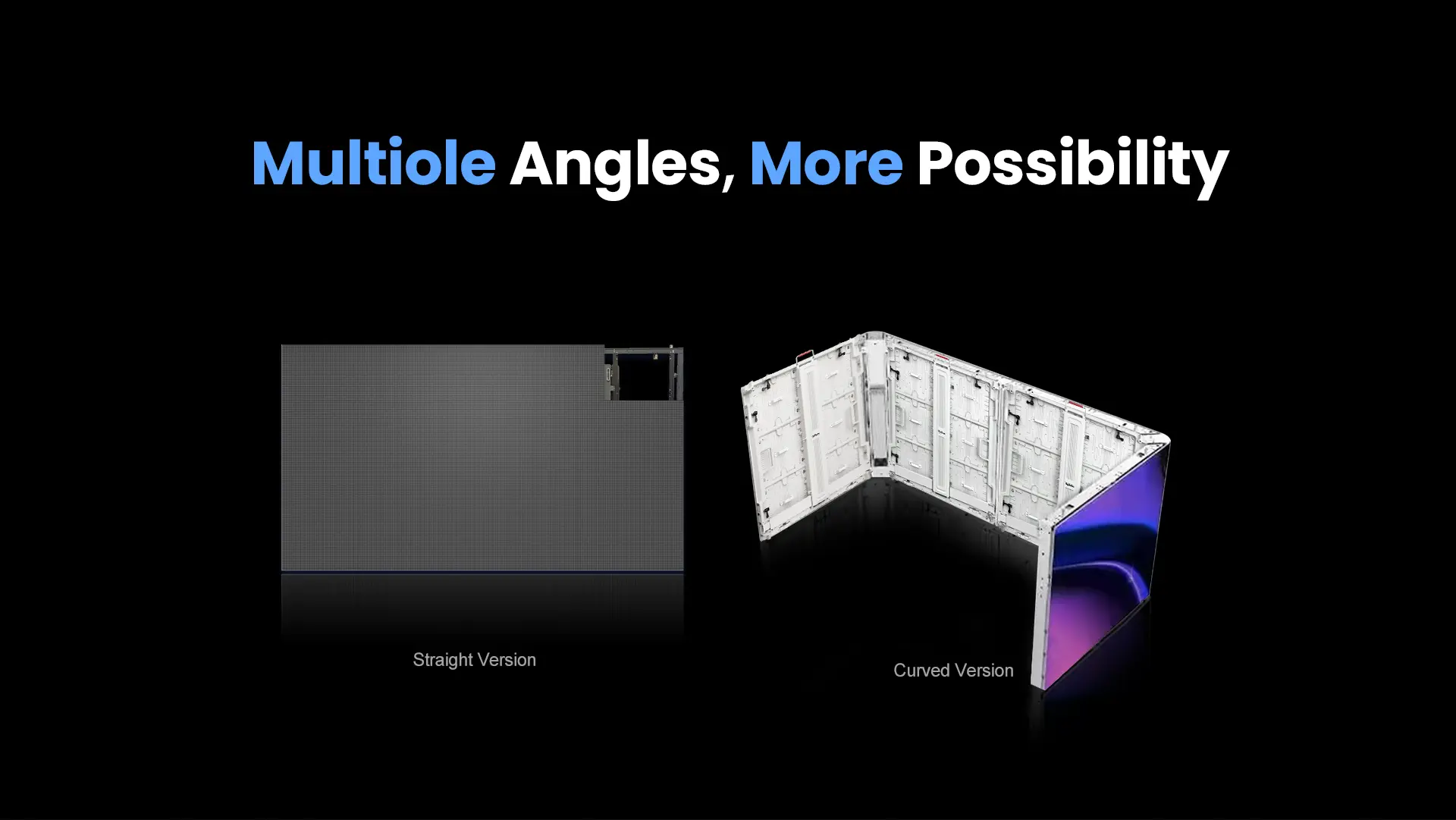

ストレートバージョン
カーブバージョン
低リフレッシュレート
高リフレッシュレート
低階調
高階調

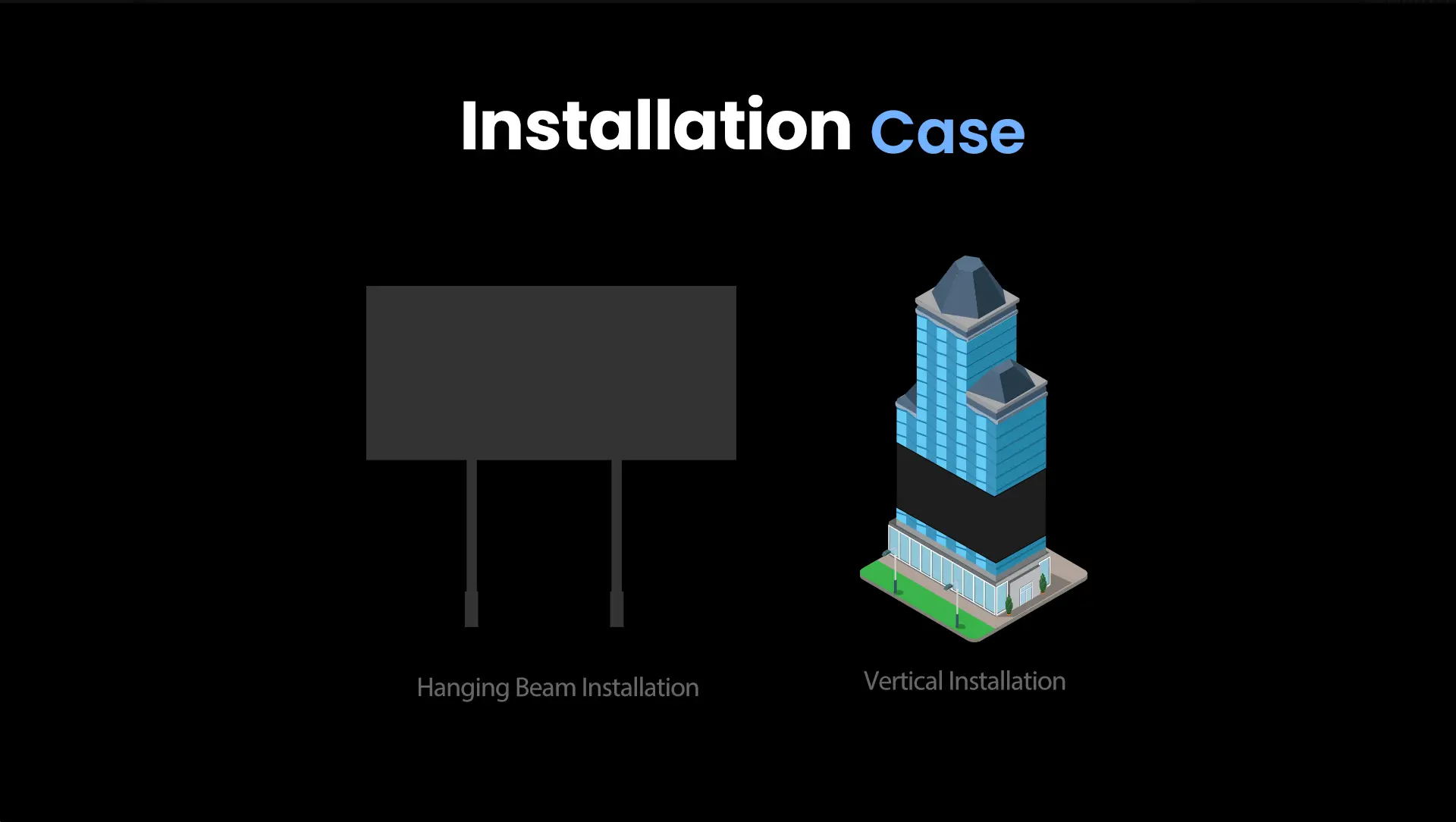

吊りビーム設置
縦型設置
| Item | Outdoor | ||||
|---|---|---|---|---|---|
| Pixel Pitch | 4.44 | 5.7 | 6.67 | 8 | 10 |
| LED lamp | SMD1921 | SMD2727 | SMD2727 | SMD2727 | SMD2727 |
| Density(dots/m²) | 50625 | 30625 | 22500 | 15625 | 10000 |
| Brightness | ≤5000 nits | 5500-10000 nits | |||
| IP rating | IP65 | ||||
| Cabinet Materiel | Die-casting Aluminum | ||||
| Refresh Rate(Hz) | 3840 / 7680 | ||||
| Scan | 9 scan | 7 scan | 6 scan | 3 scan | 2 scan |
| Module Weight | 0.5 kg | ||||
| Cabinet Weight | 25 kg | ||||
| Module Size(mm) | 480*320*16 | ||||
| Cabinet Size(mm) | 960*960*87 | ||||
| Module Pixel | 108*72 dots | 84*56 dots | 72*48 dots | 60*40 dots | 48*32 dots |
| Cabinet Pixel | 216*216 dots | 168*168 dots | 144*144 dots | 120*120 dots | 96*96 dots |
| Max Power | Common Anode=700 w/sqm | Common Anode=800 w/sqm | |||
| Average Power | Common Anode=235 w/sqm | Common Anode=268 w/sqm | |||
| Max Power | Common Cathode=550 w/sqm | ||||
| Average Power | Common Cathode=185 w/sqm | ||||
| Receiving Card | Novastar A5S Plus / Novatar A10S Pro | ||||
| Maintenance Method | Front & Rear Maintenance | ||||
| Connection | Hardlink | ||||
| Viewing Angle | H140(+70/-70) deg V140(+70/-70) deg | ||||
| Control way | Synchronous/Asynchronous | ||||
| Gray Scale | 16 bit | ||||
| Operating system | AV, S-Video, VGA, DVI, YPbPr, HDMI, SDI | ||||
| Work humidity | 10% ~ 90% | ||||
| Work temperature | ﹣20 ~﹢65℃ | ||||
LED Module |
|
| Pixel Pitch | P4.44,P5.7,P6.67,P8,P10 |
|---|---|
| LED lamp | SMD1921,SMD2727 |
| Brightness | ≤5000-10000 nits |
| Density | 50625/30625/22500/15625/10000dots/m² |
| Module pixel | 108*72/84*56/72*48/60*40/48*32dots |
| Cabinet pixel | 216*216/168*168/144*144/120*120/96*96dots |
Appearance |
|
| Module size | 480*320*16mm |
| Cabinet size | 960*960*87mm |
| Module weight | 0.5 kg |
| Cabinet Weight | 25 kg |
Working Environment |
|
| Work humidity | 10% ~ 90% |
| Work temperature | ﹣20 ~﹢65℃ |
System parameter |
|
| Operating system | AV, S-Video, VGA, DVI, YPbPr, HDMI, SDI |
| Gray scale | 16 bit |
| Refresh Rate | 3840-7680HZ |
| Receiving Card | Novastar A5S Plus / Novatar A10S Pro |
| Maintenance Method | Front & Rear Maintenance |
| Connection | Hardlink |
Power |
|
| Max Power | 700-800 w/sqm (Common Anode) / 550 w/sqm (Common Cathode) |
| Average Power | 235-268 w/sqm (Common Anode) / 185 w/sqm (Common Cathode) |
Waterproof grade |
|
| IP rating | IP65 |
Control system |
|
| Control way | Synchronous/Asynchronous |
| Viewing Angle | H140(+70/-70) deg V140(+70/-70) deg |
| Scan | 9/7/6/3/2 scan |
Material density |
|
| Cabinet Materiel | Die-casting Aluminum |
